برند : رعد
دستهبندی : ترمینال ریلی

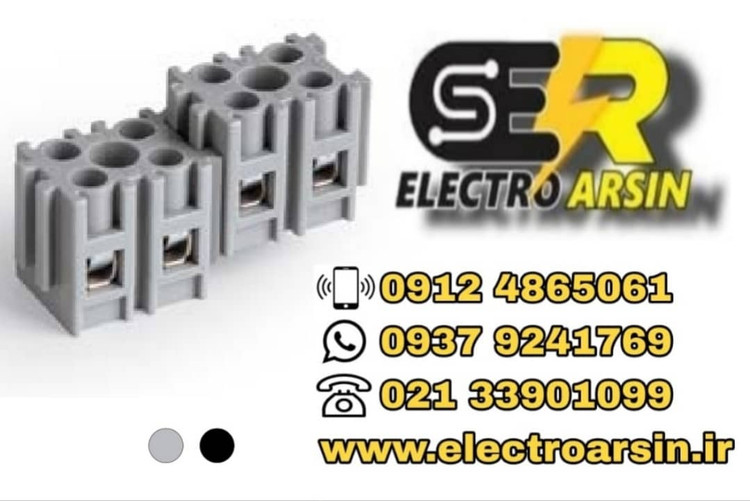

ترمینال شاخه ای زوجی سایز 2.5 RMT2.5
ترمینال زوجی سایز 2.5
ترمینال زوجی با اتصال سریع و شیار جدا کننده
ترمينال زوجی رعد قابل استفاده جهت مصارف خانگی و مشابه آن می باشد. ترمينال های سری RMT2.5,6 بگونه ای طراحی و ساخته شده اند که امکان استفاده در هر تعداد مورد نياز ورودی و خروجی را دارا می باشند اين قابليت به علت نصب راحت و محکم بدنه های دوتايی اين سری از ترمينال ها در يکديگر بگونه ای که ترمينال های مجاور بسيار محکم و ايمن به هم چسبیده شده اند.
ارتفاع يکسان ترمينال نوع RMT2.5 و RMT6 ويژگی خاصی از سری شاخه ای ترمينال های رعد را موجب شده است چرا که با وجود سطح مقطع های متفاوت ، ارتفاع يکسان آنها موجب کنار هم قرار گرفتن دو ترمينال مختلف در يک رديف مستقيم با جا زدن بدنه های آنها در يکديگر خواهد شد.
نقاط قوت
- نصب راحت و محکم بدنه ها به یکدیگر
- قابل استفاده جهت مصارف خانگی و مشابه آن
- مکان اضافه کردن بلوک های ترمینال جهت افزایش ورودی وخروجی ها
مشخصات فنی(RT/SS2.5(RMT2.5
| استاندارد |
IEC 60947-7-1 |
|---|---|
| ولتاژ لحظه ای |
۶ کیلوولت |
| رنگ | |
| ولتاژ |
۵۰۰ ولت |
| جریان |
۲۴ آمپر |
| گروه مواد |
I |
| رده ولتاژی |
III |
| درجه آلودگی |
۳ |
| سطح مقطع |
۲.۵ میلیمتر مربع |
| حداکثر جريان |
– |
| حداکثر ظرفيت سيم گيری |
– |
| قابل نصب بر روی ریل |
– |
| درپوش انتهایی |
– |
| عرض درپوش انتهایی |
– |
| جدا کننده |
– |
| عرض جداکننده |
– |
| جداکننده کوچک |
– |
| بست انتهایی |
– |
| عرض بست انتهایی |
– |
| جمپر ثابت |
– |
| بیشترین مقدار جریان جمپر |
– |
| تست سوکت |
– |
| پیچ گوشتی |
3.0*0.5 |
| شماره ترمینال |
NS6 |
| طول |
۲۱.۴ میلیمتر |
| عرض |
۱۴.۷ میلیمتر |
| ارتفاع با ریل TH35-7.5 |
– |
| ارتفاع با ریل TH35-15 |
– |
| کابل چند رشته |
۰.۵-۴ میلیمتر مربع |
| سایز پیچ کلمپ |
۲.۵ میلیمتر |
| گشتاور محکم کردن |
۰.۴ نیوتون متر ۰.۶ نیوتون متر |
| مواد عایقی |
پلی آمید |
| سایز محصول |
۲.۵ |
| ظرفیت کابل تک رشته |
۰.۵-۴ میلیمتر مربع |
| ظرفیت کابل چند رشته |
۰.۵-۴ میلیمتر مربع |
| ظرفیت کابل افشان |
۰.۵-۲.۵ میلی متر مربع |
| ظرفیت کابل واحد آمریکایی |
۲۰-۱۲ میلیمتر |
| گیج تست مطابق با IEC |
A3 |
| طول عایق کابل |
۱۰ میلیمتر |
| ارتفاع |
۱۷.۸ میلیمتر |
