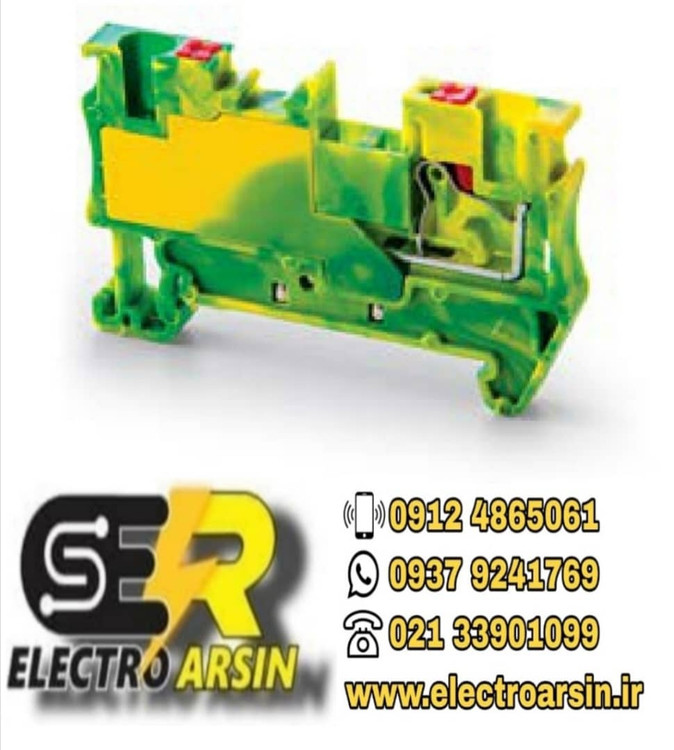

ترمینال ریلی سری فشاری ارت رعد سایز 16 RPET16
برند:رعد
توضیحات
ترمینال فشاری سری ارت سایز 16
تکنولوژی جایگذاری کابل بدون استفاده از هیچگونه ابزاری با ضریب ایمنی بالا و اتصال محکم از ویژگی های ترمینال بلاک های فشاری رعد می باشد .
ترمینال های فشاری ارت بدون پیچ جهت اتصال ایمن به شین اصلی و ریل می باشند که برای تسریع و سهولت در نصب مناسب است.
نقاط قوت
- سهولت در نصب، صرفه جویی در زمان و هزینه
- اتصال مطمئن میان کابل و قسمت های حامل جریان
- دارای بدنه عایق ساخته شده از پلی آمید و مقاوم در برابر حرارت
- اتصال آسان کابل بدون نیاز به ابزار
- قابل نصب بر روی ریل TH35
- سهولت نصب بر روی ریل
- کیفیت ساخت و مواد اولیه مرغوب
- مناسب برای انواع کابل ها
مشخصات فنی(RT/PG16-E(RPET16
| استاندارد |
IEC 60947-7-2 |
|---|---|
| اطلاعات فنی | |
| ولتاژ لحظه ای |
۸ کیلوولت |
| ولتاژ |
– |
| جریان |
– |
| گروه مواد |
I |
| رده ولتاژی |
III |
| درجه آلودگی |
۳ |
| سطح مقطع |
16.0 میلیمتر مربع |
| حداکثر جريان |
– |
| حداکثر ظرفيت سيم گيری |
– |
| سایز پیچ کلمپ |
– |
| گشتاور محکم کردن |
– |
| مواد عایقی |
پلی آمید |
| سایز محصول |
۱۰ |
| گیج تست مطابق با IEC |
A6 |
| طول عایق کابل |
۱۸ میلیمتر |
| توصیف متعلقات | |
| قابل نصب بر روی ریل |
TH35-15 TH35-7.5 |
| درپوش انتهایی |
– |
| عرض درپوش انتهایی |
– |
| جدا کننده |
– |
| عرض جداکننده |
– |
| جداکننده کوچک |
– |
| بست انتهایی |
EB/1 EB/3 |
| عرض بست انتهایی |
۹.۵ میلیمتر ۹.۹ میلیمتر |
| جمپر ثابت |
BS10-6 |
| بیشترین مقدار جریان جمپر |
– |
| تست سوکت |
– |
| پیچ گوشتی |
– |
| شماره ترمینال |
NS10 |
| ابعاد | |
| طول |
۶۸.۰ |
| عرض |
۱۶ میلیمتر |
| ارتفاع با ریل TH35-7.5 |
۵۰.۵ میلیمتر |
| ارتفاع با ریل TH35-15 |
۵۸ میلیمتر |
| ظرفیت اتصال با کابل | |
| کابل چند رشته |
۰.۵-۱۶ میلیمتر مربع |
| ظرفیت کابل تک رشته |
۰.۵-۱۰ میلیمتر مربع |
| ظرفیت کابل چند رشته |
۰.۵-۱۰ میلیمتر مربع |
| ظرفیت کابل افشان |
۰.۵-۱۰mm |
| ظرفیت کابل واحد آمریکایی |
۲۰-۶ میلیمتر |
