برند : رعد
دستهبندی : ترمینال ریلی

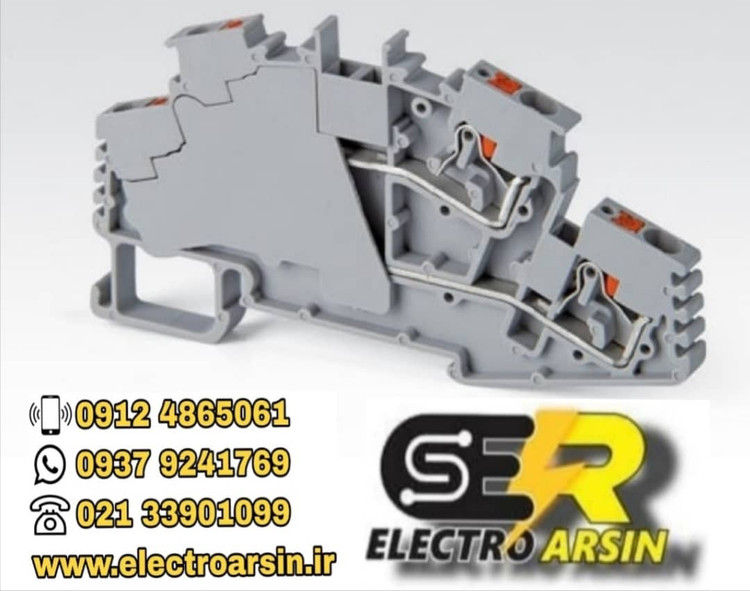

ترمینال ریلی سری فشاری دو طبقه رعد سایز 2.5 به همراه ارت RT/PG 2.5-3L0E5
ترمینال فشاری دو طبقه سایز 2.5 به همراه ارت
این سری از ترمینال ها علاوه بر سرعت بالا در نصب و اتصال کابل ها در مقایسه با سایر ترمینال ها فضای کمتری را نیاز دارد.
نقاط قوت
- طراحی زیبا مناسب برای استفاده در تابلوهای با ظرفیت محدود فضا
- مناسب برای اتصالات تک فاز و سه فاز
- سهولت در استفاده با توجه به تفکیک طبقات
- ساخته شده ازمواد پلی آمید مقاوم دربرابر آتش
- مکانیزم قفل شوندگی مناسب در کلمپ ها مطابق با استانداردهای بین المللی
- دارای تنوع بالا در اتصالات جانبی
- طراحی و تولید مطابق با استاندارد IEC 60947-7-1
- اتصال آسان و ایمن هادی ها بدون استفاده از ابزار
- قابل استفاده بر روی ریل های TH 3
- سهولت نصب بر روی ریل
- کیفیت ساخت و مواد اولیه مرغوب
- مناسب برای انواع کابل ها
مشخصات فنیRT/PG2.5-3L0E5
| استاندارد |
IEC 60947-7-1 |
|---|---|
| اطلاعات فنی | |
| ولتاژ لحظه ای |
۶ کیلوولت |
| ولتاژ |
۵۰۰ ولت |
| جریان |
۲۴ آمپر |
| گروه مواد |
I |
| رده ولتاژی |
III |
| درجه آلودگی |
۳ |
| سطح مقطع |
۲.۵ میلیمتر مربع |
| حداکثر جريان |
– |
| حداکثر ظرفيت سيم گيری |
– |
| سایز پیچ کلمپ |
– |
| گشتاور محکم کردن |
– |
| مواد عایقی |
پلی آمید |
| سایز محصول |
۲.۵ |
| گیج تست مطابق با IEC |
A3 |
| طول عایق کابل |
۱۲ میلیمتر |
| رنگ محصول | |
| رنگ | |
| توصیف متعلقات | |
| قابل نصب بر روی ریل |
TH35-15 TH35-7.5 |
| درپوش انتهایی |
– |
| عرض درپوش انتهایی |
– |
| جدا کننده |
GP |
| عرض جداکننده |
۳ |
| جداکننده کوچک |
– |
| بست انتهایی |
EB/1 EB/3 |
| عرض بست انتهایی |
۱۰ میلیمتر ۹.۵ میلیمتر |
| جمپر ثابت |
BS10-2.5 BS2-2.5 BS3-2.5 |
| بیشترین مقدار جریان جمپر |
– |
| تست سوکت |
– |
| پیچ گوشتی |
– |
| شماره ترمینال |
NS5 |
| ابعاد | |
| طول |
۱۰۱ میلیمتر |
| عرض |
۵.۲ میلیمتر |
| ارتفاع با ریل TH35-7.5 |
۵۰.۲ میلیمتر |
| ارتفاع با ریل TH35-15 |
۵۸.۱ میلیمتر |
| ظرفیت اتصال با کابل | |
| کابل چند رشته |
۰.۵-۲.۵ میلیمتر مربع |
| ظرفیت کابل تک رشته |
۰.۵-۲.۵ میلیمتر مربع |
| ظرفیت کابل چند رشته |
۰.۵-۲.۵ میلیمتر مربع |
| ظرفیت کابل افشان |
۰.۵-۲.۵ میلی متر مربع |
| ظرفیت کابل واحد آمریکایی |
۲۰-۱۲ میلیمتر |
