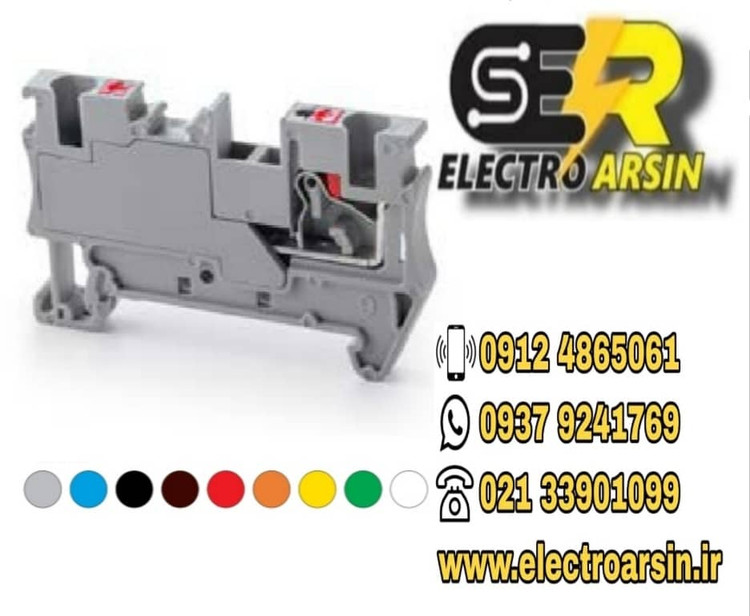

ترمینال ریلی سری فشاری رعد سایز 10 RPIT 10
برند:رعد
توضیحات
ترمینال فشاری سایز 10
تکنولوژی جایگذاری کابل بدون استفاده از هیچگونه ابزاری با ضریب ایمنی بالا و اتصال محکم از ویژگی های ترمینال بلاک های فشاری رعد می باشد .
ترمینال های فشاری شرکت رعد نوع بهینه از سری ترمینال های بدون پیچ می باشند که علاوه بر زیبایی بیشتر در طراحی، سهولت در اتصال و همپنین خروج کابل را تضمین می نماید.
نقاط قوت
- تکنولوژی جایگذاری کابل بدون استفاده از هیچ گونه ابزاری با ضریب ایمنی بالا و اتصال محکم
- اتصال ایمن با جایگذاری مستقیم کابل درون ترمينال بلاک
- سهولت در بیرون آوردن کابل از طریق اهرم پلاستیکی تعبیه شده روی بدنه ترمینال
- کاهش فضای اشغال شده توسط ترمينال بلاک
- سهولت در مونتاژ و نصب آسان به علت طراحی مناسب
- سهولت جایگذاری کابل به درون ترمينال بلاک با اعمال فشار کم
- سهولت نصب بر روی ریل
- کیفیت ساخت و مواد اولیه مرغوب
- مناسب برای انواع کابل ها
مشخصات فنی(RT/PG10(RPIT10
| استاندارد |
IEC 60947-7-1 |
|---|---|
| اطلاعات فنی | |
| ولتاژ لحظه ای |
۸ کیلوولت |
| ولتاژ |
۸۰۰ ولت |
| جریان |
۵۷ آمپر |
| گروه مواد |
I |
| رده ولتاژی |
III |
| درجه آلودگی |
۳ |
| سطح مقطع |
10.0 میلیمتر مربع |
| سایز پیچ کلمپ |
– |
| گشتاور محکم کردن |
– |
| مواد عایقی |
پلی آمید |
| سایز محصول |
۱۰ |
| گیج تست مطابق با IEC |
A6 |
| رنگ محصول | |
| رنگ | |
| گواهینامه | |
| گواهینامه |
KEMA |
| توصیف متعلقات | |
| قابل نصب بر روی ریل |
TH35-15 TH35-7.5 |
| عرض درپوش انتهایی |
– |
| جدا کننده |
– |
| عرض جداکننده |
– |
| جداکننده کوچک |
– |
| بست انتهایی |
EB/1 EB/3 |
| عرض بست انتهایی |
۹.۵ میلیمتر |
| جمپر ثابت |
BS2-10 BS3-10 |
| بیشترین مقدار جریان جمپر |
– |
| تست سوکت |
– |
| پیچ گوشتی |
– |
| شماره ترمینال |
NS10 |
| ابعاد | |
| طول |
۶۸.۰ |
| عرض |
۱۰ میلیمتر |
| ارتفاع با ریل TH35-7.5 |
۵۰.۵ میلیمتر |
| ارتفاع با ریل TH35-15 |
۵۸ میلیمتر |
| ظرفیت اتصال با کابل | |
| کابل چند رشته |
۰.۵-۱۶ میلیمتر مربع |
| ظرفیت کابل تک رشته |
۰.۵-۱۶ میلیمتر مربع |
| ظرفیت کابل چند رشته |
۰.۵-۱۰ میلیمتر مربع |
| ظرفیت کابل افشان |
۰.۵-۱۰mm |
| ظرفیت کابل واحد آمریکایی |
۲۰-۶ میلیمتر |
