برند : رعد
دستهبندی : ترمینال ریلی

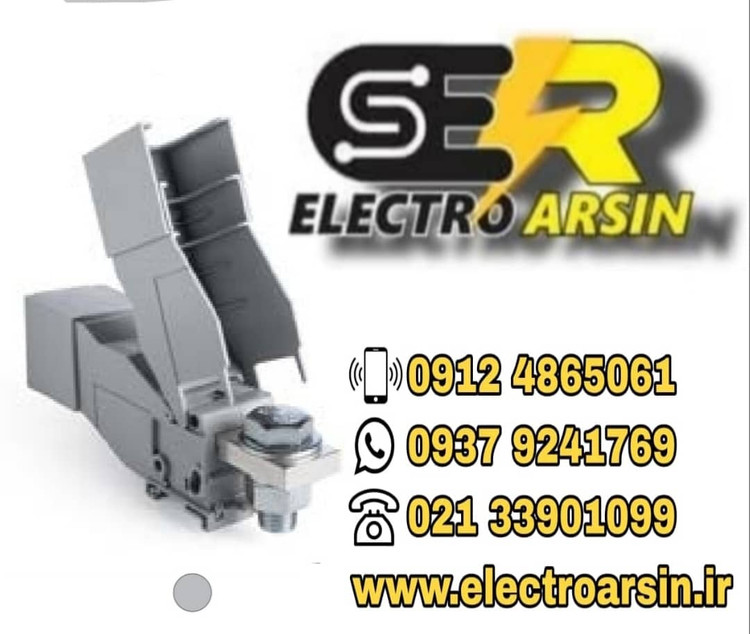

ترمینال ریلی سری پیچی جریان بالا(شمشی)سایز150 RTB 150
ترمینال جریان بالا 150 بدون کاور
ترمینال های جریان بالا شرکت رعد ، سیم گیری به صورت پیچی با سطح مقطع 70 میلی متر با جریان نامی 192 آمپر
اتصالات کلمپ
اتصالات پیچی یکی از رایج ترین روش های اتصال استفاده از پیچ می باشد. برقراری مطمئن ترین اتصال در کمترین فضا از طریق پیچ میسر می گردد. اتصال توسط پیچ در شرکت تولیدی رعد به راحتی توسط یک پیچ گوشتی استاندارد و يا آچار آلن جهت کابل های مختلف ، بدون نیاز به آماده سازی خاص صورت گرفته و مستحکم در برابر لرزش و ارتعاش می باشد.
کلمپینگ مطمئن
محصولات شرکت تولیدی رعد از سیستم کلمپینگ مناسبی برخوردار می باشند . سیستم کلمپینگ این محصولات از فولاد سخت ساخته شده است.
نقاط قوت
- قابل نصب بر روی ریل TH35
- ساخته شده از مواد عایقی پلی آمید در بدنه ترمینال به جهت دارا بودن خواص ارتقا یافته الکتریکی
- سهولت در بستن پیچ های ترمینال توسط پیچ گوشتی
- بسته بودن دهانه ورود کابل به جهت جلوگیری از چند رشته شدن
- اتصال مناسب بدون نیاز به آماده سازی خاصی جهت کابل
- مناسب برای کابل های تک رشته یا چند رشته با سطح مقطع های مختلف
- درپوش ها و پارتیشن های مشترک جهت انواع مختلف
- امکان نصب سریع ، آسان و مطمئن جمپر و قابلیت حذف اتصال آن در مقاطع دلخواه
- قابل استفاده با ترمینالهای هادی حفاظتی برای سایزهای مختلف
- استفاده از شماره های ترمینال در سایزهای مختلف و امکان نصب همزمان آنها به صورت ۱۰تایی
- دارای گواهی از موسسات گواهی کننده معتبر
مشخصات فنی(RT/SH150 (RTB150
| استاندارد |
IEC 60947-7-1 |
|---|---|
| ولتاژ نامی |
۱۰۰۰ ولت |
| ولتاژ لحظه ای |
۸ کیلوولت |
| جریان |
۳۰۹ آمپر |
| بست انتهایی |
EB/3 |
| شماره ترمینال |
NS10 |
| کاور |
RT/SH 150 |
| عرض |
43.5 میلیمتر |
| طول |
202 میلیمتر |
| ابعاد هادی ترمینال |
5*30 |
| ارتفاع با ریل TH35-7.5 |
72 میلیمتر |
| ارتفاع با ریل TH35-15 |
79 میلیمتر |
| واحد آمریکاییDIN46235 |
۶-۲/۰ |
| واحد آمریکاییDIN46234 |
۱۴-۲/۰ |
| جنس |
پلی آمید |
