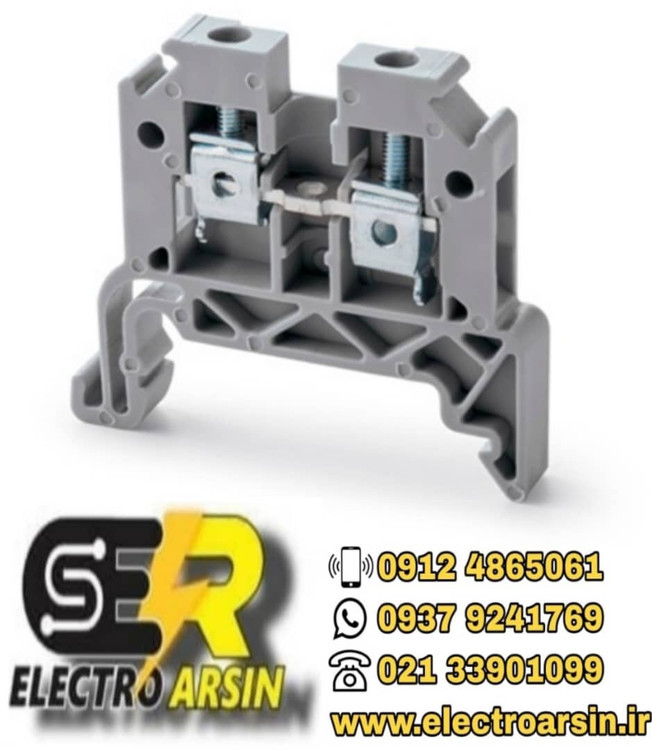

ترمینال ریلی سری پیچی رعد سایز 35 ( RTP 35 )
برند:رعد
توضیحات
ترمینال پیچی سایز35
ترمینال ریلی یک طبقه شرکت رعد، سیم گیری به صورت پیچی با سطح مقطع 35 میلی متر و جریان 114 میلی آمپر
اتصالات کلمپ
اتصالات پیچی یکی از رایج ترین روش های اتصال استفاده از پیچ می باشد. برقراری مطمئن ترین اتصال در کمترین فضا از طریق پیچ میسر می گردد. اتصال توسط پیچ در شرکت تولیدی رعد به راحتی توسط یک پیچ گوشتی استاندارد و يا آچار آلن جهت کابل های مختلف ، بدون نیاز به آماده سازی خاص صورت گرفته و مستحکم در برابر لرزش و ارتعاش می باشد.
کلمپینگ مطمئن
محصولات شرکت تولیدی رعد از سیستم کلمپینگ مناسبی برخوردار می باشند . سیستم کلمپینگ این محصولات از فولاد سخت ساخته شده است.
نقاط قوت
- قابل نصب بر روی ریل TH35
- ساخته شده از مواد عایقی پلی آمید در بدنه ترمینال به جهت دارا بودن خواص ارتقا یافته الکتریکی
- سهولت در بستن پیچ های ترمینال توسط پیچ گوشتی
- بسته بودن دهانه ورود کابل به جهت جلوگیری از چند رشته شدن
- اتصال مناسب بدون نیاز به آماده سازی خاصی جهت کابل
- مناسب برای کابل های تک رشته یا چند رشته با سطح مقطع های مختلف
- درپوش ها و پارتیشن های مشترک جهت انواع مختلف
- امکان نصب سریع ، آسان و مطمئن جمپر و قابلیت حذف اتصال آن در مقاطع دلخواه
- قابل استفاده با ترمینالهای هادی حفاظتی برای سایزهای مختلف
- استفاده از شماره های ترمینال در سایزهای مختلف و امکان نصب همزمان آنها به صورت ۱۰تایی
- دارای گواهی از موسسات گواهی کننده معتبر
مشخصات فنی(RT/SU35(RTP35
| استاندارد |
IEC 60947-7-1 IEC/EN 60079-7 |
|---|---|
| اطلاعات فنی | |
| ولتاژ لحظه ای |
۸ کیلوولت |
| ولتاژ |
۱۰۰۰ ولت |
| جریان |
۱۲۵ آمپر |
| گروه مواد |
I |
| رده ولتاژی |
III |
| درجه آلودگی |
۳ |
| سطح مقطع |
35.0 میلیمتر مربع |
| حداکثر جريان |
۱۱۴ آمپر |
| حداکثر ظرفيت سيم گيری |
– |
| سایز پیچ کلمپ |
M6 |
| گشتاور محکم کردن |
۳.۵ نیوتون متر |
| مواد عایقی |
پلی آمید |
| سایز محصول |
۳۵ |
| گیج تست مطابق با IEC |
B9 |
| طول عایق کابل |
۱۴.۹ میلیمتر |
| رنگ محصول | |
| رنگ |
آبی زرد سبز طوسی قرمز قهوه ای مشکی |
| گواهینامه | |
| گواهینامه |
EX KEMA |
| توصیف متعلقات | |
| قابل نصب بر روی ریل |
TH35-15 TH35-7.5 |
| درپوش انتهایی |
– |
| عرض درپوش انتهایی |
– |
| جدا کننده |
GP |
| عرض جداکننده |
۳ |
| جداکننده کوچک |
– |
| بست انتهایی |
EB/2 |
| عرض بست انتهایی |
۱۰ میلیمتر |
| جمپر ثابت |
CC10-35 CC2-35 CC3-35 |
| بیشترین مقدار جریان جمپر |
۱۱۴ آمپر |
| تست سوکت |
TS4/8/4 |
| پیچ گوشتی |
1.2×6.5 |
| شماره ترمینال |
NS10 |
| ابعاد | |
| طول |
52 میلیمتر |
| عرض |
۱۶.۵ میلیمتر |
| ارتفاع با ریل TH35-7.5 |
64 میلیمتر |
| ارتفاع با ریل TH35-15 |
71.5 میلیمتر |
| ظرفیت اتصال با کابل | |
| کابل چند رشته |
۱.۵-۳۵ میلیمتر مربع |
| ظرفیت کابل تک رشته |
۱.۵-۱۶ میلیمتر مربع |
| ظرفیت کابل چند رشته |
۱.۵-۳۵ میلیمتر مربع |
| ظرفیت کابل افشان |
۱.۵-۳۵ میلیمتر مربع |
| ظرفیت کابل واحد آمریکایی |
۱۶-۲ میلیمتر |
