رله کنترل آمپر سه فاز

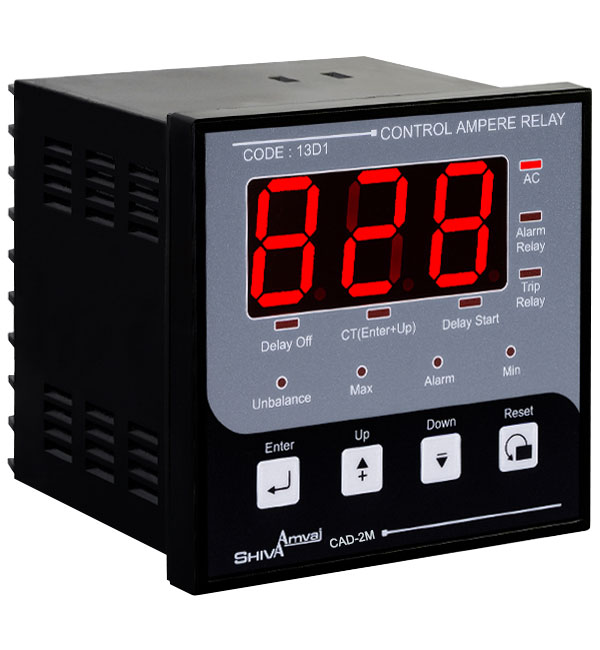

رله کنترل آمپر سه فاز شیواامواج با مدل CAD-2M با دو مد کاری دستی و اتوماتیک دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان می باشد..

رله کنترل آمپر سه فاز شیواامواج با مدل CAD-1000M دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان می باشد.

تفاوت مدل CAD-2Mبا CAD-1000M در مد اتوماتیک می باشد که در این مد جهت جلوگیری از جام کردن موتور در زمان استارت اولیه (Delay Start) جریان کنترل می شود.

ویژگی های رله کنترل آمپر سه فاز شیوا امواج

•  قابلیت
• نمایش و اندازه گیری جریان و حفاظت در برابر مینیمم ، ماکزیمم و عدم تقارن جریان ها
• انتخاب مد عملکرد در مدل CAD-2M
•دستی  (Han)
•اتوماتیک(Aut)
• دارای
• ۳ حد تنظیم مینیمم، آلارم و ماکزیمم جریان
• زمان تأخیر در استارت اولیه موتورهای سنگین
• آلارم داخلی جهت هشدار در مواقع خطار
• ۲ رله مجزا برای ALARM و TRIP
• کنترل جریان براساس منحنیI²T

• ۱۰ عددنشانگر برای اعلام
• AC: برق شبکه
• Alarm Relay: وضعیت رله Alarm
• Trip Relay: وضعیت رله Trip
• Delay Start:  تأخیر استارت اولیه(3-300Sec)
• CT: نمایش و تنظیم CT(5-6000A)
• Delay Off: تأخیر در قطع (2-60Sec)
• Unbalanced: عدم تقارن جریان ها (10-100%CT)
• Max: جریان ماکزیمم (0.01A-120%CT)
• Alarm:(0.01A-جریان ماکزیمم)-OFF
• Min: (0.01A-جریان آلارم)-OFF
• راهنمای نصب سیم کشی روی ترمینال های دستگاه
